Détails sur le produit:
|
| Mots clés: | Pogo épingle à ressort contact Smd | Le sexe: | Femme |
|---|---|---|---|
| Application du projet: | Les PCB | Voltage nominal: | 12 V |
| Plaquage par or: | 3U' ~ 30U' | Caractéristiques: | Rétardant du feu ou de la flamme, conductivité stable |
| Plaquage du plongeon: | Plaque d'or sur plaque de nickel | ||
| Mettre en évidence: | Les sondes de test 10A féminines pour le pogo,sondes d'essai pogo de haute précision,Sonde d'essai à épingle de pogo à ressort |
||

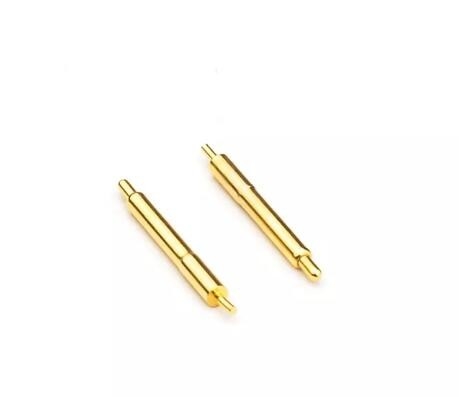

10A à courant élevé type DIP épingle Pogo à ressort chargée
Caractéristiques:
1Un connecteur pour femme, un connecteur pour homme.
2. échantillons gratuits avec une précision de classe supérieure, précision de 0,01 mm
3- Recyclage élevé, courant élevé, MOQ faible, faible résistance
4Connecteur à broche Pogo standard et non standard
5. OEM / ODM, peut être conçu sur mesure
6Une rangée, deux rangées, trois rangées.
7. soudage à la surface, double tête, tête plate
8- À l' épreuve de l' eau
1- Le plancher.
1.1) Plongeur: laiton C3604,3 ~ 50 micro pouces Au sur 50 ~ 120 micro pouces Ni;
1.2) Baril: laiton C3604,3 ~ 50 micro pouces Au sur 50 ~ 120 micro pouces Ni;
1.3) ressort: SUS304, 1 à 3 micro pouces Au;
2Voltage nominal (par contact): 12 V;
3. courant nominal (par contact): 1,0 A à 40,0 A;
4. Résistance d'isolation: 100 MΩ au minimum;
5. tension de résistance diélectrique: 100 VRMS à 60 Hz;
6. Résistance de contact: 50 mΩ maximum avant l'essai et 60 mΩ maximum après l'essai à la course de travail de la broche Pogo;
7. Travail de course et de force recommandés:
7.1) Force de ressort: >= 30 gf;
8. Vie mécanique:
8.1) Durée de vie mécanique: 30 000 à 100 000 cycles;
9. Plage de température de fonctionnement: - 30 à 85°C;
10- Spray au sel: 48 heures;
| La structure | Structure des perles à billes | Structure en pente | Structure perforée | Structure des griffes |
|---|---|---|---|---|
| Impédance de contact | ≤ 10 mΩ | ≤ 30 mΩ | ≤ 50 mΩ | ≤ 5 mΩ |
| Longue durée de vie | Plus de 10 000 | Plus de 10 000 | Plus de 10 000 | Plus de 500 |
| Courant de travail recommandé | 10A au maximum | 10A au maximum | 10A au maximum | 10A au maximum |
| Principaux domaines d'application | Principalement utilisés pour la charge et la conditionnement avec certaines exigences en matière de vibrations et de chocs | Principalement utilisés pour la recharge ou la transmission de signaux d'appareils électroniques grand public | Principalement utilisés pour la transmission de signaux ou les antennes de mise à la terre, etc. | Principalement utilisés à haute fréquence, anti-instantanée, situation où une fiabilité élevée est requise,comme les stations de base, les industries militaires, les véhicules. |
| Les commentaires | Les perles augmentent les contacts internes, le contact est plus stable, et plus il faut d'espace pour l'aiguille | La structure la plus utilisée sur le marché | L'espace est plus petit,mais le contact n'est pas stable,le courant passe facilement à travers le ressort,et il n'est pas recommandé de le recharger | L'aiguille et le tube de l'aiguille ont plusieurs contacts pour augmenter la stabilité du contact |
Comment passer la commande
* Vous nous envoyez un dessin ou un échantillon
* Nous effectuons une évaluation du projet
* Nous faisons l'échantillon et vous l'envoyons
* Vous pensez que l'échantillon est bon puis passer une commande et nous payer 30% de dépôt
* Nous commençons à fabriquer le produit
* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde
* Nous livrons les produits à la société de messagerie
