Détails sur le produit:
|
| Mots clés: | Pogo épingle à ressort contact Smd | Longueur: | 4 mm à 10 mm |
|---|---|---|---|
| Courant et tension nominale: | 5A/12V (peut être personnalisé) | La tolérance: | +-0.01mm |
| Roughness de la surface: | Je suis Ra0.8 | Application du projet: | PCB, électricité, équipement de charge |
| Caractéristiques: | Rétardant du feu ou de la flamme, conductivité stable | Plaquage du plongeon: | Plaque d'or sur plaque de nickel |
| Mettre en évidence: | épingles à double face de haute précision,Des épingles à deux côtés de 4 mm,épingles de contact en laiton Ra0.8 |
||

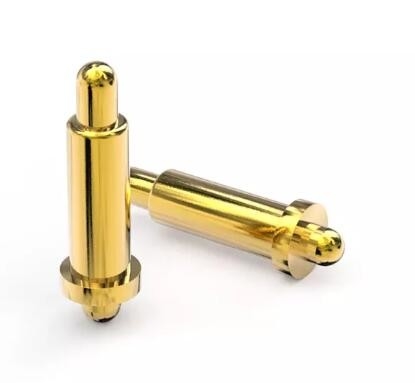

Connecteur de charge de broche Pogo plaqué or de précision OEM en laiton à ressort double tête
Les deux extrémités de l'épingle à double extrémité peuvent être compressées en même temps.l'autre extrémité sera également comprimée de 1 mm en même temps, c'est-à-dire que la force de ressort de la course de compression totale est calculée par 2 mm.
Lors de l'assemblage de l'épingle à deux extrémités, le piston d'un côté est fixé par le canon, tandis que l'autre extrémité est fixée par rivage et fermeture.comprenant un trou traversant et un trou aveugleEn fonction des exigences du client, nous avons conçu le meilleur après avoir passé toutes sortes de tests de qualification et de vérification d'acceptation.
| Nom de l'article | Définition |
| Conception/taille | Selon le dessin ou l'échantillon du client |
| Matériel |
L'aluminium:Al6061, Al6063, AL6082, AL7075, AL5052, A380 etc. Il est utilisé pour les métaux en acier. Acier inoxydable:SS201, SS301, SS303, SS304, (SS304 de qualité alimentaire), SS316, SS316L, SUS430, SS416 etc. Acier: acier doux, acier au carbone, 4140, 4340, Q235, Q345B, 20#, 45# etc. Acier allié (15Cr, 20Cr, 42CrMo) et autres L'acier:HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 etc. Il peut être utilisé pour le traitement des métaux. Le cuivre, le bronze, le cuivre rouge, etc. Titane: TC4 (TiAl6v4, classe F5) Les produits de la catégorie des matières plastiques suivants sont utilisés: ABS, PC, PE, POM, Delrin, Nylon, plastique, PP, PEI, Peek, etc. |
| Procédure | L'usinage CNC, le tournage, le fraisage, l'estampage, le repassage, la découpe, etc. |
| Temps de réalisation | 3-7 jours ouvrables pour les échantillons en général, production de masse selon les détails qty après approbation des échantillons. |
| Traitement de surface | Anodisé clair, anodisé couleur, film chimique, brossage, passivité, passivité, polissage, chromage, sablage, gravure au laser, revêtement en zinc, noir d'oxyde, revêtement en nickel, revêtement en chrome,CarburésTraitement thermique, carburé, peinture |
| Équipement d'essai | Instrument de mesure 2D, projecteur, altimètre, micromètre, jauges de fils, dureté, testeur, étriers, jauge de broche, machine à essai de pulvérisation saline, etc. |
| Système de contrôle qualité | Inspection à 100% avant expédition |
| Application du projet | Parties automobiles, pièces de machines, pièces d'ordinateur, pièces médicales, pièces d'appareils ménagers, pièces d'équipements électriques, pièces d'appareils électriques, pièces de produits électroniques, pièces électroniques, pièces de générateur,pièces d'alternateurParties de dynamo, pièces de générateur électrique, papeterie, commutateurs de puissance, commutateurs miniatures, architecture, matériel de base et équipement audiovisuel. |
| Format du fichier | Solidworks,pro/ingénieur,CAD,PDF,JPG,DXF,IGS |
| Emballage | Sacs en plastique à l'intérieur, boîtes de carton standard à l'extérieur, ou selon les exigences des clients |
| Transport aérien | Vous pouvez envoyer les marchandises par voie maritime, par voie aérienne, International Express ((DHL, FedEx, TNT, UPS) juste décider par vous. |
| Le service | Un service chaleureux et rapide de l'équipe professionnelle du commerce extérieur. |
| La structure | Structure des perles à billes | Structure en pente | Structure perforée | Structure des griffes |
|---|---|---|---|---|
| Impédance de contact | ≤ 10 mΩ | ≤ 30 mΩ | ≤ 50 mΩ | ≤ 5 mΩ |
| Longue durée de vie | Plus de 10 000 | Plus de 10 000 | Plus de 10 000 | Plus de 500 |
| Courant de travail recommandé | 10A au maximum | 10A au maximum | 10A au maximum | 10A au maximum |
| Principaux domaines d'application | Principalement utilisés pour la charge et la conditionnement avec certaines exigences en matière de vibrations et de chocs | Principalement utilisés pour la recharge ou la transmission de signaux d'appareils électroniques grand public | Principalement utilisés pour la transmission de signaux ou les antennes de mise à la terre, etc. | Principalement utilisés à haute fréquence, anti-instantanée, situation où une fiabilité élevée est requise,comme les stations de base, les industries militaires, les véhicules. |
| Les commentaires | Les perles augmentent les contacts internes, le contact est plus stable, et plus il faut d'espace pour l'aiguille | La structure la plus utilisée sur le marché | L'espace est plus petit,mais le contact n'est pas stable,le courant passe facilement à travers le ressort,et il n'est pas recommandé de le recharger | L'aiguille et le tube de l'aiguille ont plusieurs contacts pour augmenter la stabilité du contact |
Comment passer la commande
* Vous nous envoyez un dessin ou un échantillon
* Nous effectuons une évaluation du projet
* Nous faisons l'échantillon et vous l'envoyons
* Vous pensez que l'échantillon est bon puis passer une commande et nous payer 30% de dépôt
* Nous commençons à fabriquer le produit
* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde
* Nous livrons les produits à la société de messagerie
