Détails sur le produit:
|
| Nom du produit: | Pogo épingle à ressort contact Smd | Type de connecteur: | À droite. |
|---|---|---|---|
| Application du projet: | épingle de charge pour casque Bluetooth, PCB | Procédé de finition: | Or plaqué |
| Le service: | OEM personnalisé | Traitement de surface: | plaqués en or/nickel plaqués en chrome plaqué anodisé, etc. |
| La tolérance: | Haute précision | Plaquage du plongeon: | Plaque d'or sur plaque de nickel |
| Mettre en évidence: | Pions de contact à ressort de 40 U,Des épingles de contact élastiques chargées au ressort,avec un débit de sortie supérieur à 50 W |
||

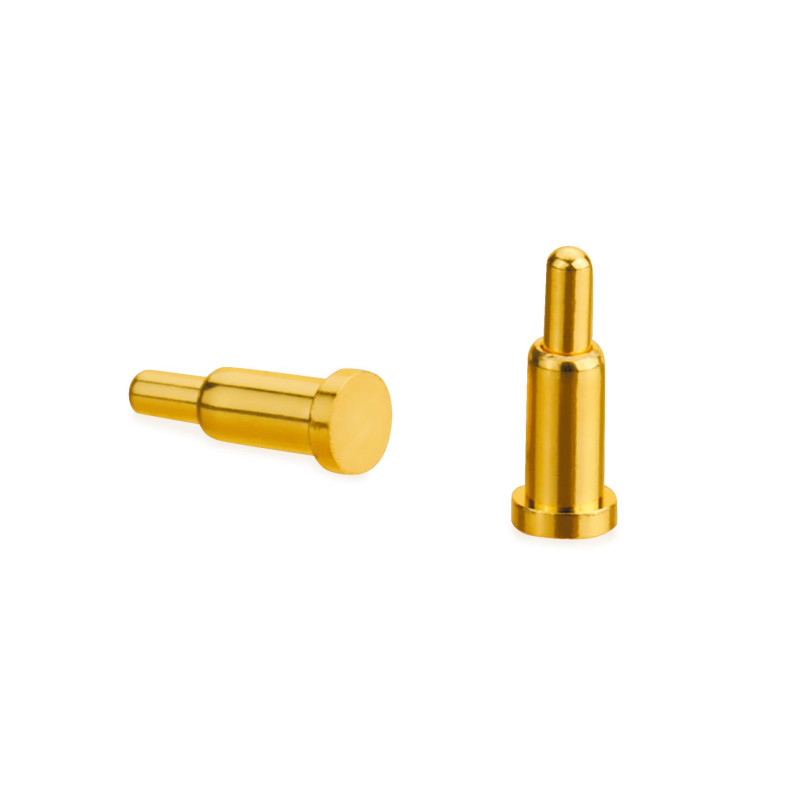

Poignée de Pogo à courant élevé, élastique, contactée, à ressort, chargeuse, pouce
Les sondes d'essai à ressort sont utilisées pour contacter et tester des composants et des ensembles électroniques et se composent généralement d'un piston, d'un ressort et d'un baril.Toutes les sondes d'essai à ressort ont un principe de fonctionnement similaire à celui d'un piston à ressort et la course de travail recommandéeEn fonction de l'assemblage électronique et des points d'essai à contacter, différents styles de pointeurs de piston sont disponibles.et la réplicabilité du contact peut être réaliséeDes styles de pointe pour les plaquettes, les VIA, les broches, les poteaux et les connecteurs sont disponibles.
Bien que la prise Pogo Pin soit le premier choix pour la plupart des applications, l'application frontalière impose des exigences de test au-delà de la fonctionnalité de la solution de prise Pogo Pin traditionnelle.Les prises d'essai hautes performances peuvent répondre aux exigences de performance des applications d'essai émergentes en adoptant des élastomères et de nouvelles méthodes de contact, tels que les polymères hautement conducteurs et les nouvelles lignes solides.
| Matériel | L'acier (C3604) |
| Couleur | D'or |
| Taille | Cela dépend des exigences des clients. |
| Le type | SMT, selon la demande des clients |
| D'autres produits | L'or est enduit de 2 à 40 U. |
| Durée du cycle | 30,000 ~ 100 000 fois |
| Résistance au contact | 50m Ohm maximum. |
| Brouillard salé | 48 heures |
| Courant et tension nominale | 2A~40A / 12V, peut être personnalisé |
| Applications | PCB, électricité, équipement de charge |
| Certificat | Les exigences relatives à l'utilisation des produits de base |
| Emballage | 1000 pièces par sac en PE (ou selon les exigences du client) |
| Délai de paiement | T/T, 30% de dépôt, 70% de solde |
| Méthode de paiement | T/T, Paypal, |
| Transport de marchandises | Par avion, par mer, par express. |
| Temps d'échantillonnage | échantillon d'inventaire 1-3 jours/échantillon sur mesure 3-7 jours |
| Délai de production | 5-15 jours ouvrables, ou dépend de la quantité de commande |
| Fait pour | Amérique,Europe,Asie,Afrique du Sud |
| Délai de négociation | Ex-W, FOB, CIF |
| Le service | De haute qualité à un prix raisonnable. |
| Le service OEM, toute taille spéciale, couleur, conception sont acceptables. | |
| L'échantillon d'origine peut être recréé. |
Caractéristiques:
1Un connecteur pour femme, un connecteur pour homme.
2. échantillons gratuits avec une précision de classe supérieure, précision de 0,01 mm
3- Recyclage élevé, courant élevé, MOQ faible, faible résistance
4Connecteur à broche Pogo standard et non standard
5. OEM / ODM, peut être conçu sur mesure
6Une rangée, deux rangées, trois rangées.
7Surface du mont Soldeanneau, double HÀ tête plate
8- À l' eau.
| La structure | Structure des perles à billes | Structure en pente | Structure perforée | Structure des griffes |
|---|---|---|---|---|
| Impédance de contact | ≤ 10 mΩ | ≤ 30 mΩ | ≤ 50 mΩ | ≤ 5 mΩ |
| Longue durée de vie | Plus de 10 000 | Plus de 10 000 | Plus de 10 000 | Plus de 500 |
| Courant de travail recommandé | 10A au maximum | 10A au maximum | 10A au maximum | 10A au maximum |
| Principaux domaines d'application | Principalement utilisés pour la charge et la conditionnement avec certaines exigences en matière de vibrations et de chocs | Principalement utilisés pour la recharge ou la transmission de signaux d'appareils électroniques grand public | Principalement utilisés pour la transmission de signaux ou les antennes de mise à la terre, etc. | Principalement utilisés à haute fréquence, anti-instantanée, situation où une fiabilité élevée est requise,comme les stations de base, les industries militaires, les véhicules. |
| Les commentaires | Les perles augmentent les contacts internes, le contact est plus stable, et plus il faut d'espace pour l'aiguille | La structure la plus utilisée sur le marché | L'espace est plus petit,mais le contact n'est pas stable,le courant passe facilement à travers le ressort,et il n'est pas recommandé de le recharger | L'aiguille et le tube de l'aiguille ont plusieurs contacts pour augmenter la stabilité du contact |
Comment passer la commande
* Vous nous envoyez un dessin ou un échantillon
* Nous effectuons une évaluation du projet
* Nous faisons l'échantillon et vous l'envoyons
* Vous pensez que l'échantillon est bon puis passer une commande et nous payer 30% de dépôt
* Nous commençons à fabriquer le produit
* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde
* Nous livrons les produits à la société de messagerie
| Acier inoxydable | Les produits de la catégorie 1 doivent être présentés dans le formulaire suivant: |
| Acier | Acier doux, acier au carbone, 4140, 4340, Q235, Q345B, 20°, 45°, etc. |
| D'autres produits | HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90, etc. Ils sont utilisés dans les produits chimiques. |
| D'autres métaux | Les expositions à risque ne sont pas déductibles de l'exposition au risque. |
| D'aluminium | Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. |
| Fer et alliage | A36, 45#, 1213, 12L14, 1215 et ainsi de suite. |
| Plastique | Il est également possible d'utiliser des produits de haute qualité tels que le PVC, le PE, le POM, le Delrin, le Nylon, le plastique, le PP, le PEI, le Peek, etc. |
| Pièces en aluminium | Pièces en acier inoxydable | Acier | Plastique |
| Anodisé transparent | Polissage | Couche en poudre | Peinture |
| Couleur anodisée | Polissage | Plaquage au zinc | Couche de chrome |
| Anodisé à l'aide d'un souffle de sable | Passivation | Noir d'oxyde | le polissage |
| Film chimique | Le sablage | Plaquage au nickel | Le sable |
| Le brossage | Gravure au laser | Couche de chrome | Gravure au laser |
| Polissage | Carburés | ||
| Chromage | Traitement thermique |
